标准名称：卫生洁具及暖气管道用直角阀

标准号：QB 2759-2006

发布日期：2006-08-19

实施日期：2006-12-01

批准发布部门：国家发展和改革委员会

标准规定了卫生洁具、暖气管道用直角阀的产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存，适用于为控制介质（冷、热水、暖气）启、闭时使用的卫生洁具、暖气管道用直角阀。

1.型式尺寸

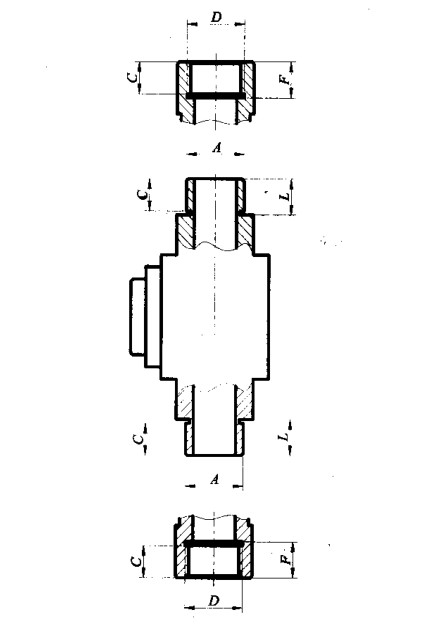

1）卫生洁具直角阀型式尺寸应符合图1、图2和表1的规定（图形为示意图）。

图1

图2

2）暖气直角阀型式尺寸应符合图3和表1的规定（图形为示意图）。

图3

表1

2.外观

1）电镀表面应光泽均匀，不应有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点、毛刺等缺陷。

2）喷涂表面应附着牢固，色泽均匀，不应有明显流挂、堆漆和露底等缺陷。

3）抛光产品表面应圆滑，不应有明显毛刺、划痕现象。

4）产品表面金属镀层按QB/T 3827进行12h乙酸盐雾试验后，应达到QB/T 3832中10级的要求。

3.使用性能

1）试验压力应符合表2的规定。

表2

2）卫生洁具直角阀的流量在（0.3±0.02）MPa水压下，应不小于0.38L/s。

3）暖气直角阀流量在（0.3±0.02）MPa水压下，应不小于0.38L/s。

4.寿命

产品寿命（启闭次数）试验达到2000次的规定值后，应符合表2的规定。

标准名称：大便冲洗阀

标准号：QB/T 5339-2018

发布日期：2018-12-21

实施日期：2019-07-01

批准发布部门：工业和信息化部

标准规定了大便冲洗阀（以下简称“大冲”）的术语和定义、要求、试验方法、检验规则及标志、包装、运输和贮存，适用于冲洗蹲便器、坐便器等大便器具的各类阀门，不适用于与大便器具配套的水箱及其配件。

1.压强（密封）：大冲应能在0.140MPa~0.860MPa供水压强范围内正常工作且无渗漏。

2.温度：大冲应能在4℃~35℃水温范围内正常工作且无渗漏。

3.防虹吸：配备外置式防虹吸部件的产品，应在产品说明书中标明外置部件的类型。内置式防虹吸部件按规定试验，水位上升不应超过临界水位线12.7mm。

4.操作性能：产品开关应能自动控制，或者符合以下条件。

1）用单手或单脚操作；

2）不需要紧握、夹持或者反转手腕，所需操作力不超过22N。

5.水力性能：产品的水力性能应符合下表的规定。

水力性能

6.寿命

1）单档寿命：单档大冲经250000次寿命试验后，压强、防虹吸、操作性能应分别符合规定的要求；出水量偏差不超过10%。

2）双档寿命：双档大冲经250000次寿命试验后，双档冲洗开关或手柄不发生任何影响性能的改变，开关灵活且操作力不超过22N。

3）截止阀：大冲如配备截止阀，截止阀按规定进行500次试验后无渗漏。

4）备控：备控经2500次寿命试验后，出水量偏差不超过10%。

7.强度：产品应能承受3.45MPa静压，阀体应无变形、损坏、渗漏等异常现象；允许上游密封件有漏水、浸润等现象。

标准号：QB/T 2948-2008

发布日期：2008-03-12

实施日期：2008-09-01

批准发布部门：国家发展和改革委员会

标准规定了小便冲洗阀的术语和定义、尺寸装配、性能要求、试验方法、检验规则及标志、包装、运输、贮存，适用于特定的压力和温度条件下（见下表），安装在卫生间、公共厕所等卫生设施上，用于冲洗小便器具的各类阀门，包括感应式、机械式等。

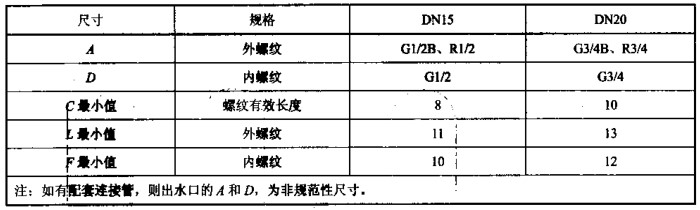

1.产品的连接尺寸应符合下表规定，见下图。

2.进水口管螺纹精度应符合GB/T 7306.1、GB/T 7306.2或GB/T 7307的规定。

3.螺纹表面不应有凹痕、断牙等明显缺陷，表面粗度Ra不大于3.2μm。

4.装配好的小便冲洗阀应动作灵活、无卡阻。

1.节水——冲洗性能和流量

小便冲洗阀在冲洗过程中，动水压为（0.1±0.01）MPa时，出水量（含一段出水和二段出水）应不超过3L。出水后应尽快达到最大瞬时流量，最大瞬时流量应不小于0.12L/s（出水量小于1L的冲洗阀无此要求），出水量必须逐新减少直至关闭。

2.节电——整机能耗

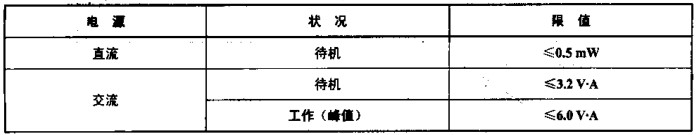

感应式小便冲洗阀正常工作时其整机能耗应符合下表规定。

注：仅适用于感应式小便冲洗阀

3.安全性能

1）产品易接触的部位不应对人体造成伤害。

2）感应类产品防触电保护：直流供电的产品应符合GB 14536.1中Ⅲ类防触电控制器的要求；交流供电的产品应符合GB 14536.1中Ⅱ类防触电控制器的要求。

3）感应类产品断电保护：电源耗尽或断电时，小便冲洗阀应能自动关闭。

注：2）和3）仅适用于感应式小便冲洗阀。

4.控制性能

1）感应式：在明示的最大控制距离范围内，产品应能正常工作；最大控制距离误差不应超过±15％。

2）机械式：在静压力为0.3MPa（0/+0.02MPa）时，产品工作所需的外力不大于64N。

5.密封性能

在（0.05±0.005）MPa（静水压）、（0.4±0.02）MPa（静水压）和（0.9±0.06）MPa（静水压）的进水压力下，阀体密封部位应无滲漏。

6.强度

在（1.75±0.09）MPa（静水压）的进水压力下，保压（60±5）s，阀体上游零件应无永久变形、破损等异常，允许有漏水、浸润等现象；在（0.4±0.02）MPa（静水压）的进水压カ下，保压（60±5）s，阀体下游零件应无永久变形、破损等异常现象。

标准名称：机械式便器冲洗阀

标准号：JC/T 931-2003

发布日期：2003-09-20

实施日期：2003-12-01

批准发布部门：国家发展和改革委员会

标准规定了机械式便器冲洗阀的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和储存，适用于安装在卫生间、公共厕所等场所的供水管路上，公称压水为0.75MPa，用于冲洗大、小便器的冲洗阀。

标准名称：大便器冲洗装置-液压缓闭式冲洗阀

标准号：JG/T 3040.2-1997

发布日期：1997-04-25

实施日期：1997-12-01

批准发布部门：建设部

标准规定了液压缓闭式大便器冲洗阀的分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存，适用于符合饮用水或杂用水水质标准的洁净水作为介质且具有延时自动关闭特性的大便器冲洗阀。
